Maîtriser les connexions de la batterie LiFePO4 : Un guide complet
Introduction :
La technologie des batteries a révolutionné de nombreux secteurs, et les batteries au phosphate de fer lithié (LiFePO4) sont devenues une source d'énergie fiable et efficace. Dans cet article, nous allons explorer le rôle critique des connexions de la batterie dans l'optimisation des performances et de la durée de vie des batteries LiFePO4. Que vous soyez un amateur ou un professionnel, il est essentiel de comprendre les subtilités des connexions des batteries pour exploiter pleinement le potentiel de ces solutions de stockage d'énergie avancées.
Aperçu des batteries LiFePO4 :
Les batteries LiFePO4 sont populaires en raison de leurs performances supérieures. Elles ont une densité énergétique élevée, une durée de vie plus longue et des caractéristiques de sécurité améliorées par rapport à d'autres types de batteries. Ces batteries peuvent être utilisées dans les systèmes d'énergie renouvelable, les véhicules électriques, l'électronique portable, etc. Pour libérer leur véritable potentiel, il est essentiel que les batteries soient correctement raccordées.
Importance des connexions de la batterie :
Un transfert d'énergie efficace et des performances optimales de la batterie dépendent de connexions sûres et fiables. De mauvaises connexions peuvent entraîner des chutes de tension, un transfert d'énergie inefficace, une surchauffe, voire une défaillance de la batterie. En assurant des connexions correctes, vous pouvez maximiser les performances, l'efficacité et la durée de vie de votre système de batterie LiFePO4.

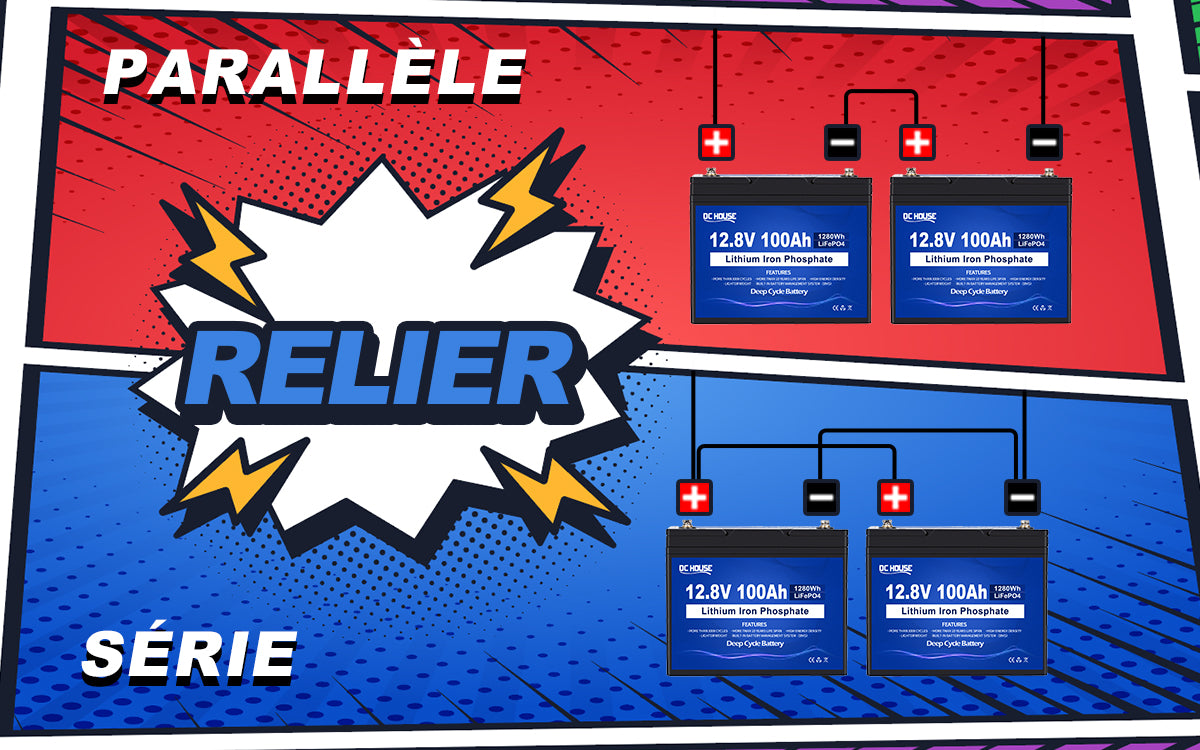

Types de connexions pour les batteries LiFePO4 :

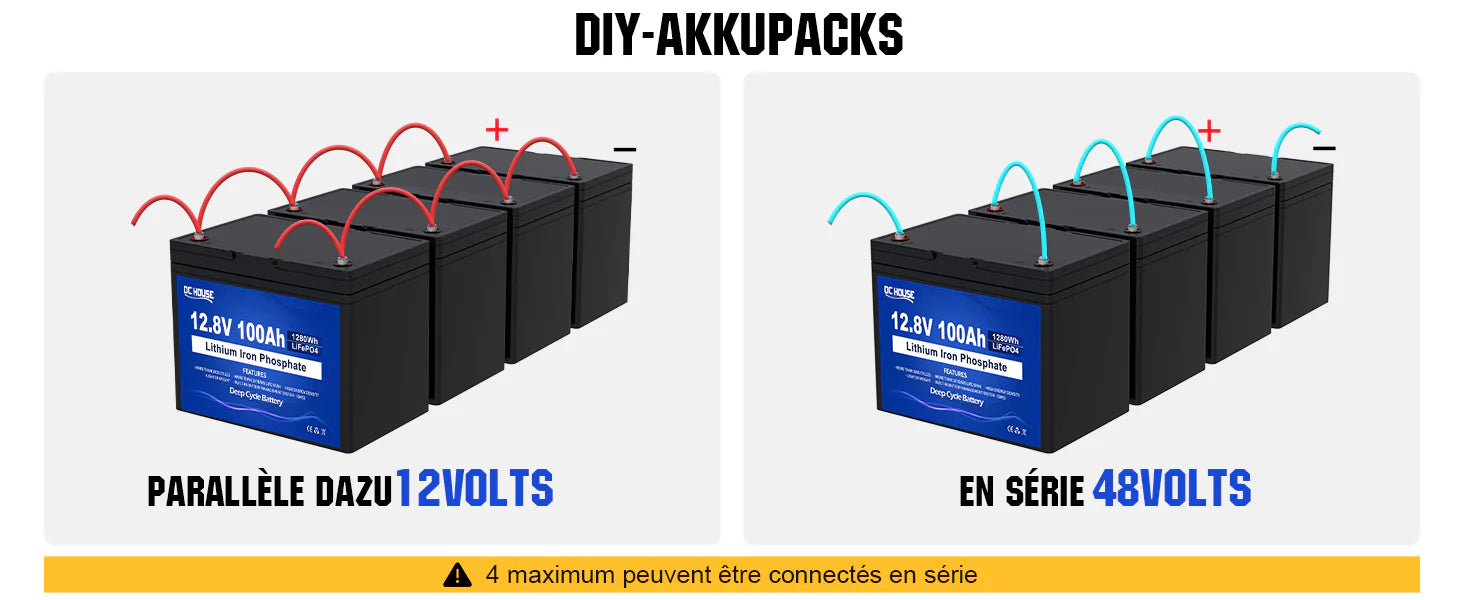

1. Connexion en série :
Dans une connexion en série, la borne positive d'une batterie est connectée à la borne négative d'une autre batterie, formant une structure en chaîne. Cette disposition permet d'augmenter la tension totale de la batterie tout en conservant la même capacité.
Avantages de la connexion en série :
- Augmentation de la tension : La connexion en série permet d'obtenir une tension plus élevée, ce qui la rend adaptée aux applications qui nécessitent des niveaux de tension plus élevés.
- Puissance accrue : une tension de sortie plus élevée peut fournir plus de puissance, ce qui permet aux appareils nécessitant des niveaux de puissance plus élevés de fonctionner efficacement.
- Utilisation efficace de l'espace : La connexion en série permet de concevoir des packs de batteries compacts car les batteries sont connectées bout à bout.
Éléments à prendre en compte pour la connexion en série :
- Tension équilibrée des batteries : il est essentiel de s'assurer que toutes les batteries d'une connexion en série ont des niveaux de tension similaires. Si l'une des batteries a une tension nettement inférieure, il en résultera un déséquilibre qui affectera les performances globales et la durée de vie de la batterie.
2. Connexion en parallèle :
La connexion en parallèle consiste à connecter les bornes positives de plusieurs batteries ensemble et les bornes négatives ensemble. Cette configuration permet de maintenir la tension tout en augmentant la capacité totale de la batterie. Par exemple, si deux batteries de 100 Ah sont connectées en parallèle, la capacité totale de la batterie sera de 200 Ah.
Avantages de la connexion en parallèle :
- Capacité accrue : La connexion en parallèle permet d'augmenter la capacité, ce qui la rend adaptée aux applications qui nécessitent une plus grande autonomie ou un stockage d'énergie plus important.
- Tension de cellule équilibrée : La connexion en parallèle permet de maintenir des tensions de cellule équilibrées car les cellules de capacité similaire sont connectées ensemble.
- Redondance et fiabilité : Si l'une des cellules d'une connexion parallèle tombe en panne, les autres cellules peuvent compenser, garantissant ainsi le fonctionnement de l'ensemble du système.
Considérations relatives à la connexion en parallèle :
- Caractéristiques uniformes des cellules : Il est important d'utiliser des cellules dont les caractéristiques de capacité, de résistance interne et de tension sont similaires dans une connexion en parallèle. Des cellules mal adaptées peuvent entraîner un déséquilibre de la charge et de la décharge, ce qui peut réduire les performances globales de la batterie.
Considérations générales sur la conception du système de batteries :
Lors de la conception d'un système de batteries, le choix entre une connexion en série ou en parallèle dépend des exigences spécifiques de l'application. Voici quelques considérations à prendre en compte :
1. Exigences en matière de tension : Si l'application nécessite des niveaux de tension plus élevés, la connexion en série est appropriée. Par exemple, les véhicules électriques utilisent souvent une connexion en série pour obtenir la tension nécessaire au fonctionnement du moteur.

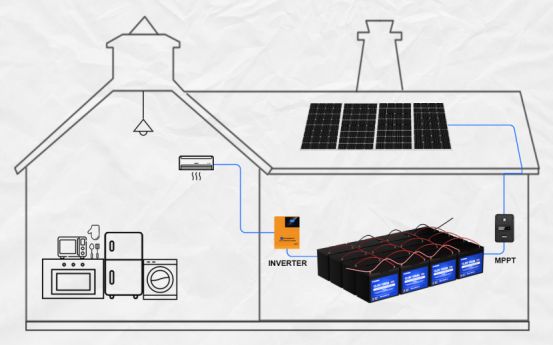

2. Exigences en matière de capacité : Si l'application nécessite une capacité plus élevée ou une durée de fonctionnement plus longue, la connexion en parallèle est appropriée. Les systèmes solaires hors réseau ou les applications de stockage d'énergie utilisent souvent des connexions en parallèle pour augmenter la capacité totale.
3. Limites d'espace et de poids : Tenez compte de l'espace disponible et des limitations de poids lorsque vous choisissez entre des connexions en série et en parallèle. Les connexions en série sont compactes, tandis que les connexions en parallèle peuvent entraîner un bloc-batterie plus grand et plus lourd.
En comprenant les avantages et les considérations des connexions en série et en parallèle, un système de batterie au phosphate de fer lithié efficace et fiable peut être conçu pour répondre aux exigences spécifiques de son application.
Préparation :
Avant de connecter les batteries, il est important d'effectuer certaines préparations pour garantir la sécurité et des performances optimales. Voici les préparatifs à prendre en compte :
* Configuration planification : Déterminez la tension et la capacité requises pour l'application. Calculez le nombre de batteries nécessaires pour la configuration en série ou en parallèle souhaitée.
* Battery sélection : Sélectionnez des batteries aux caractéristiques similaires, notamment en termes de capacité, de tension et de résistance interne. Des batteries mal assorties entraîneront un déséquilibre de la charge et de la décharge, ce qui réduira les performances globales et risque d'entraîner des dommages.
*Battery test : Avant de procéder au branchement, testez chaque batterie pour vous assurer qu'elle est en bon état et qu'elle présente des niveaux de tension similaires. Si une batterie présente des signes d'endommagement ou des tensions sensiblement différentes, elle doit être remplacée.
*Prepare outils : clé isolée, tournevis et multimètre.
Assurez-vous que l'endroit où se trouve la batterie est propre et sec, et que l'alimentation électrique est coupée. Portez un équipement de protection (gants et lunettes de sécurité) et assurez-vous que l'isolation est correcte afin d'éviter les courts-circuits et les risques électriques. Le respect de ces précautions garantit des connexions sûres et efficaces.
Maintenance et entretien :
Vérifier régulièrement les connexions : Vérifiez régulièrement que les connexions de la batterie ne présentent pas de signes de corrosion, de raccords desserrés ou de dommages. Résolvez rapidement tout problème afin d'éviter une dégradation des performances.
Conclusion :
Des connexions de
batterie correctes sont essentielles pour maximiser les performances et la durée de vie des batteries au phosphate de fer lithié. En comprenant l'importance des connexions de batterie, en sélectionnant le type de connexion approprié, en suivant les meilleures pratiques et en résolvant les problèmes courants, vous pouvez vous assurer que votre système de batterie LiFePO4 fonctionne de manière efficace et fiable. N'oubliez pas de donner la priorité à la sécurité et à l'entretien régulier pour atteindre son plein potentiel.
